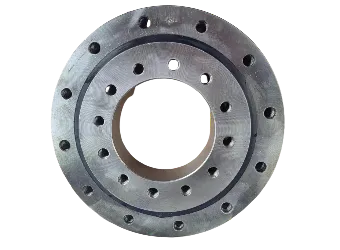

回转支承（无齿型）

单排四点接触球式转盘轴承由两个座圈组成，结构紧凑，重量轻，钢球与圆弧滚道四点接触，能同时承受轴向力、径向力和倾翻力矩。回转式输送机焊接操作机中小型起重机和挖掘机等工程机械均可选用。

联系我们

产品描述

回转支承（又称转盘轴承）是一种能同时承受轴向力、径向力和倾覆力矩的大型轴承，被誉为“机器的关节”，其应用范围极为广泛，‌核心领域包括工程机械、起重运输设备、新能源设备、医疗机械、船舶及港口机械、轻工机械等‌，并逐步扩展至机器人、航天设备等高端领域。‌

单排四点接触球式转盘轴承由两个座圈组成，结构紧凑，重量轻，钢球与圆弧滚道四点接触，能同时承受轴向力、径向力和倾翻力矩。回转式输送机焊接操作机中小型起重机和挖掘机等工程机械均可选用。

No. of bearing curve chart	Model D_L mm	Overall dimensions				Installation Dimensions
No. of bearing curve chart	Model D_L mm	De mm	D mm	d mm	H mm	D₁ mm	D₂ mm	n	Φ mm	M mm
3	010.30.500.001		602	398	80	566	434	20	18	16
5	010.30.560.001		662	458	80	626	494	20	18	16
7	010.30.630.001		732	528	80	696	564	24	18	16
9	010.30.710.001		812	608	80	776	644	24	18	16
12	010.40.800.001		922	678	100	878	722	30	22	20
15	010.40.900.001		1022	778	100	978	822	30	22	20
19	010.40.1000.001		1122	878	100	1078	922	36	22	20
22	010.40.1120.001		1242	998	100	1198	1042	36	22	20
27	010.45.1250.001		1390	1110	110	1337	1163	40	26	24
31	010.45.1400.001		1540	1260	110	1487	1313	40	26	24
34	010.45.1600.001		1740	1460	110	1687	1513	45	26	24
37	010.45.1800.001		1940	1660	110	1887	1713	45	26	24
40	010.60.2000.001		2178	1825	144	2110	1891	48	33	30
42	010.60.2240.001		2418	2065	144	2350	2131	48	33	30
44	010.60.2500.001		2678	2325	144	2610	2391	56	33	30
46	010.60.2800.001		2978	2625	144	2910	2691	56	33	30
47	010.75.3150.001		3376	2922	174	3286	3014	56	45	42
